电动牙刷电动机芯方案

功能说明 / FUNCTION DESCRIPTION

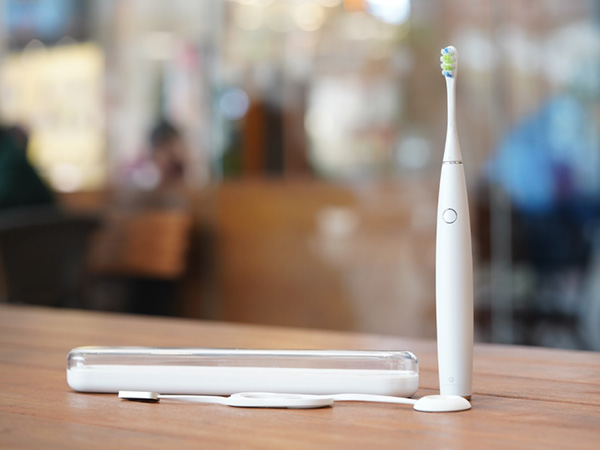

• 电动牙刷功能FUNCTION OF ELECTRIC TOOTHBRUSH

  电动牙刷是Philippe-Guy Woog发明的一种牙刷，通过电动机芯的快速旋转或震动，使刷头产生高频震动，瞬间将牙膏分解成细微泡沫，深入清洁牙缝，与此同时，刷毛的颤动能加快口腔的血液循环，对牙龈组织有按摩效果。电动牙刷在国外已经掀起了一场口腔保健领域的革命。

•

产品构成 / PRODUCT COMPOSITION

• 01

  直流微型电机

• 02

  金属护板、套筒

• 03

  牙刷电机功能控制主控板

• 04

  干电池

• 05

  LCD显示屏

• 06

  数码管

结构说明 / STRUCTURE ELUCIDATION

• 电动牙刷PCB结构说明

  1、PCB结构图完全兼容市场上公模外壳，也可以根据客户要求定制PCB结构。

  2、使用18650可充电电池一年较长续航。

  3、主控MCU使用NY8B062D，为SOP8封装，待机时间长，低功耗，使用18650充电电池，一年较长续航。

NY8B062D脚位和功能说明 / FUNCTION DESCRIPTION

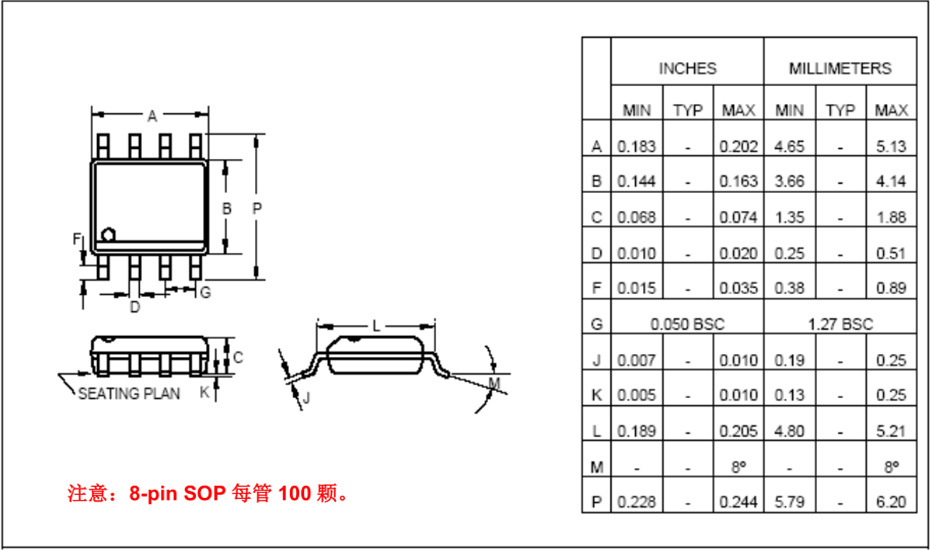

• 8引脚SOP（150毫寸 ）

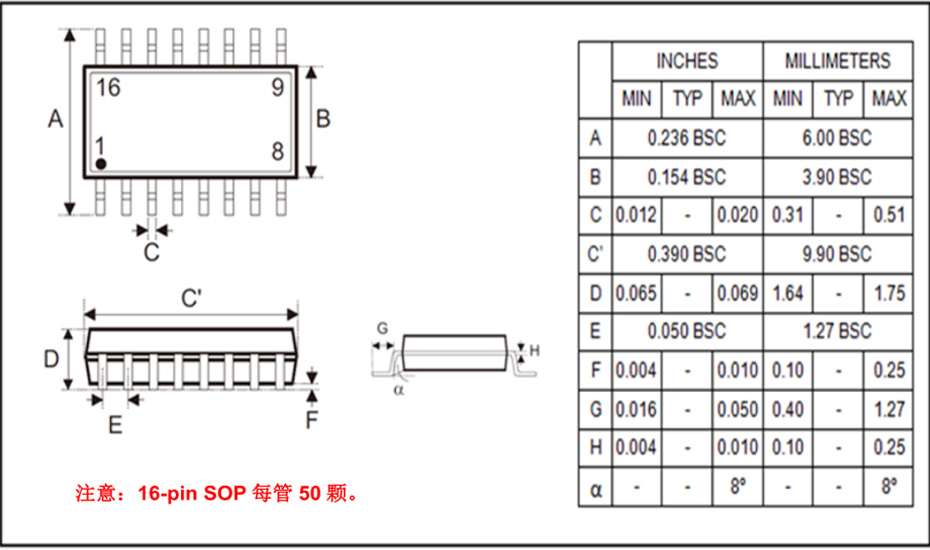

  16引脚SO（150毫寸）



合作说明 / COOPERATION STATEMENT

•

• 01可根据客户PCB脚位和模式要求进行程序定制。

  02按键可选择高有效或低有效。

  03可提供通用PCB文件。

  04可根据客户需求设计原理图。
