破壁机开发方案

功能说明 / FUNCTION DESCRIPTION

• 破壁机功能FUNCTION OF WALL BREAKING MACHINE

  破壁机产品描述：具有高转速以及结构紧凑的优点。马达外观小巧，轻便却动力十足。直径8 5厘米,可直接安装在各式的无绳吸尘器的手持把柄位置,便于操作。
  产品特点：低噪音，快速，大扭矩，大功率，具有EMC PASS专利技术。

•

产品构成 / PRODUCT COMPOSITION

• 01

  高速串激电机

• 02

  传动器件

• 03

  功能控制主板

• 04

  电机安装支架

结构说明 / STRUCTURE ELUCIDATION

• 破壁机PCB结构说明

  1、主机包括高速串激电机、传动器件、开关组件、电机安装支架、控制按键、外观壳体、以及散热系统组成。

  2、杯体由传动器件、刀座组、杯体、杯盖、投料盖以及密封件组成。

  3、主控MCU使用 Million Tek Limited 单片机的NY8A051C组成。

NY8A051C脚位和功能说明 / FUNCTION DESCRIPTION

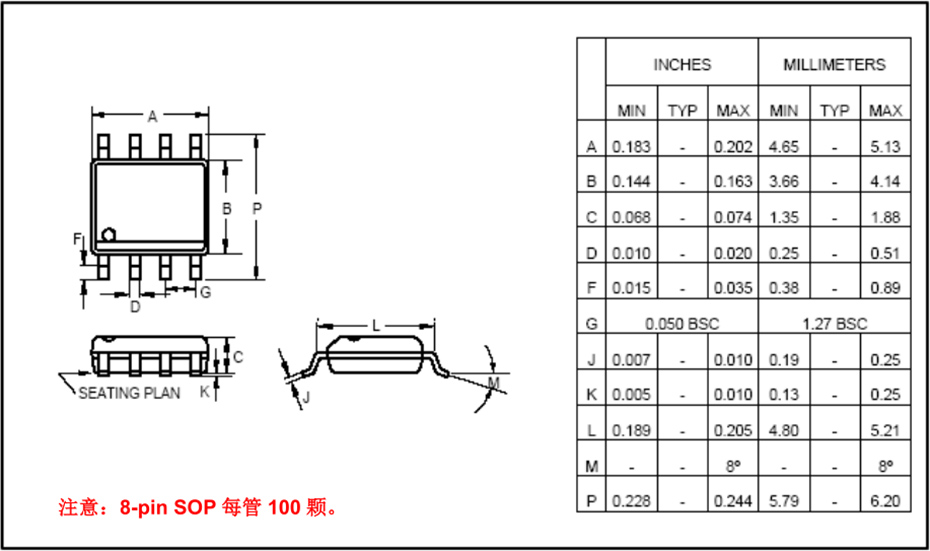

• SOP8封装



  SOP6封装



合作说明 / COOPERATION STATEMENT

•

• 01可根据客户PCB脚位和模式要求进行程序定制。

  02按键可选择高有效或低有效。

  03可提供通用PCB文件。

  04可根据客户需求设计原理图。
