美容按摩仪开发方案

功能说明 / FUNCTION DESCRIPTION

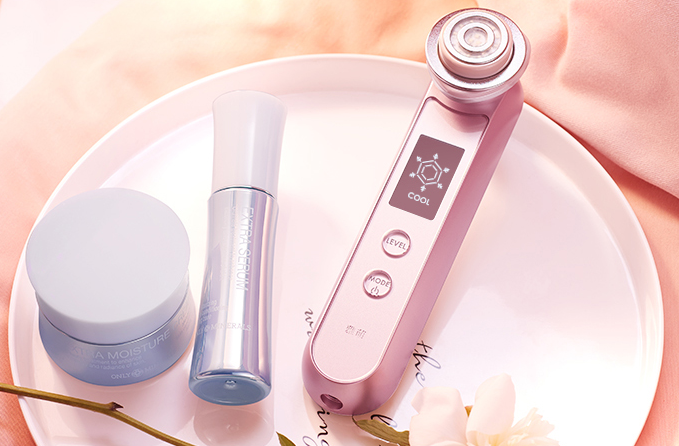

• 美容按摩仪功能FUNCTION OF BEAUTY MASSAGE INSTRUMENT

  美容按摩仪，采用的是 Million Tek Limited 单片机NY8A062D型号16脚单片机进行开发，一说起美容，这肯定是所有女性朋友的热点话题，敢问哪位女性朋友不想自己年轻貌美靓丽青春呢！美容仪他有着提拉紧致、加快胶原蛋白再生、去细纹等等功能。
  本产品开发方案为 Million Tek Limited 提供的深圳单片机开发。

•

产品构成 / PRODUCT COMPOSITION

• 01

  直流微型电机

• 02

  电机功能控制主板

• 03

  超声波发射器

• 04

  18650电池

结构说明 /  STRUCTURE ELUCIDATION

• 美容按摩仪PCB结构说明

  1、充电条件：microUSB 5V/1A

  2、安装电池：使用ZH1.5mm-2P卧式母座,插上的时候，LED1-LED10亮2s灭，无动作进入休眠状态。

  3、开关机：长按K1按键3秒开机，默认清洁换肤状态打开1档，LED5亮起； 任何状态下，长按K1按键3秒关闭，进入低功耗模式。

  4、状态指示灯：
  清洁换肤:LED4亮起，其它状态灭。
  光子嫩肤:LED3亮起，其它状态灭；红色指示灯亮。
  紧致提拉:LED2亮起，其它状态灭；蓝色指示灯亮。
  眼部护理:LED1亮起，其它状态灭；此时按K2弹起，

  5、加热执行规则： 前20秒占空比：70%，20秒后执行以下规则： 1档：35.5%
  2档：41.9%
  3档：47.4%

  6、震动执行规则： 1档： 50%
  2档： 68.2%
  3档： 86%
  22、定时关闭：5分

NY8A062D脚位和功能说明 /  / FUNCTION DESCRIPTION

• SOP8/14/16脚位图



  案例开发部分线路图 / CIRCUIT DIAGRAM OF CASE DEVELOPMENT



合作说明 / COOPERATION STATEMENT

•

• 01可根据客户PCB脚位和模式要求进行程序定制。

  02按键可选择高有效或低有效。

  03可提供通用PCB文件。

  04可根据客户需求设计原理图。
