智能小风扇开发方案

功能说明 / FUNCTION DESCRIPTION

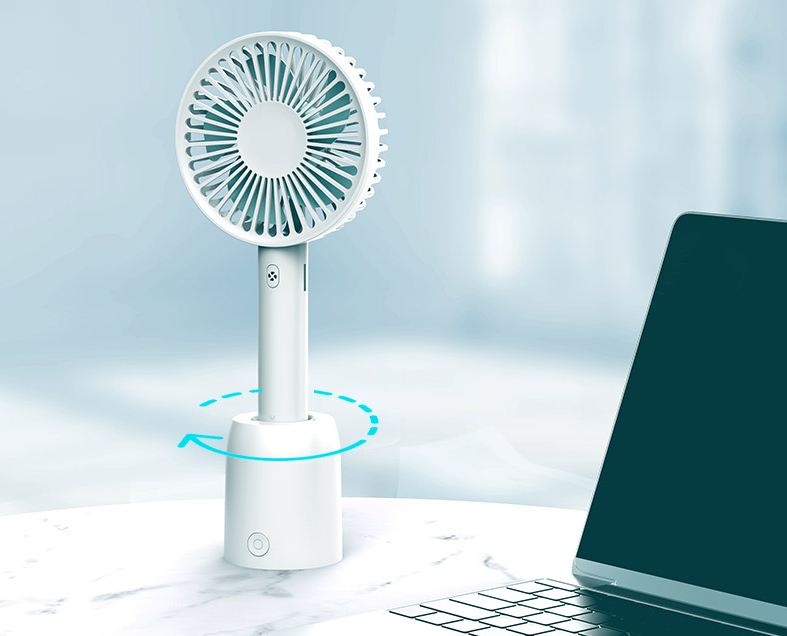

• 智能小风扇功能INTELLIGENT SMALL FAN FUNCTION

  便携式智能小风扇，采用的是 Million Tek Limited 单片机NY8A051F型号芯片，在炎炎夏日里为人们提供了完热丛中的一束清风；它小巧的外观与强劲的风力深受广大人们的喜爱，夏日外出游玩的必备工具。本产品也适用于白领办公，它有3个档位风力，也可以进行180度的旋转，让清风输送到各个角落。本产品 开发方案为 Million Tek Limited 提供的深圳 单片机开发。

•

产品构成 / PRODUCT COMPOSITION

• 01

  扇叶

• 02

  档位按钮

• 03

  充电接口

• 04

  小蓄电池

结构说明 /  STRUCTURE ELUCIDATION

• 智能小风扇PCB结构说明

  1、充电条件：DC5V/3A。

  2、充电指示：充电红灯闪烁；充满红灯长亮。

  3、边充边用功能：充电过程,支持使用风扇充电指示灯按照充电情况亮灯风扇指示按照风扇档位亮灯。

  4、开机方式：按键触碰开机。

  5、档位切换：单击按键，1档；再单击，2档；继续单击，3档；再单击，关闭所有功能，进入低功耗状态。 可以循环操作。

  6、档位指示：一档：LED1亮起；二档：LED2亮起；三档：LED3亮起，采用白色贴片0603LED。

  7、档位电压：一档：5V二档：7V三挡：9V。

  8、摇头功能：长按启动摇头功能，红色LED长亮；再长按关闭摇头功能，红色LED灭。

  9、摇头特点：循环左右转动180度；速度：20秒转180度。

  10、输出短路保护功能：风扇短路后自动切断风扇输出。

  11、输出开路保护功能：风扇开路后自动断电。

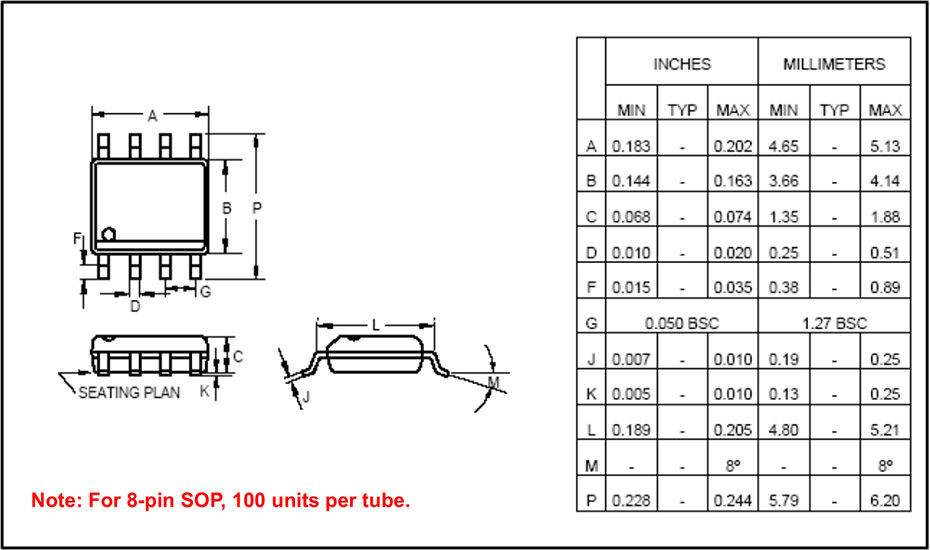

NY8A051F脚位和功能说明 /  FUNCTION DESCRIPTION

• SOP8封装

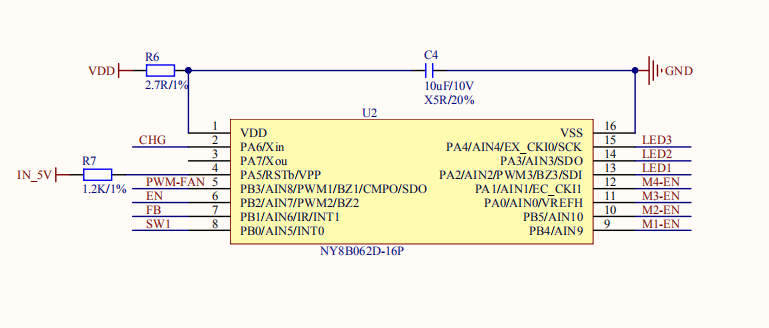

  案例开发部分线路图 / CIRCUIT DIAGRAM OF CASE DEVELOPMENT



合作说明 / COOPERATION STATEMENT

•

• 01可根据客户PCB脚位和模式要求进行程序定制。

  02按键可选择高有效或低有效。

  03可提供通用PCB文件。

  04可根据客户需求设计原理图。
